浮選機規格型號及詳細參數表

發布者：武永蘭發布：2017-01-03 16:58:55 更新：2023-06-15 17:47:54

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

浮選機可用于各種金屬礦物、非金屬礦物以及黑色金屬礦物的選別，我公司生產的浮選機種類較多，規格型號都有所不同，本文主要介紹一下我公司浮選機規格型號，以及浮選機參數表，方便大家的選購。

一、三大浮選機系列

01SF系列浮選機

SF系列浮選機葉輪設計為帶后傾某一角度的雙葉片葉輪，除具有水平配置、中礦泡沫能自返、自吸空氣等優點外，還具有葉輪線速度低、葉輪蓋板磨損輕、吸氣量大等優點，采用可方便流程布置，對流程復雜、選別段數多的選廠尤為合適。

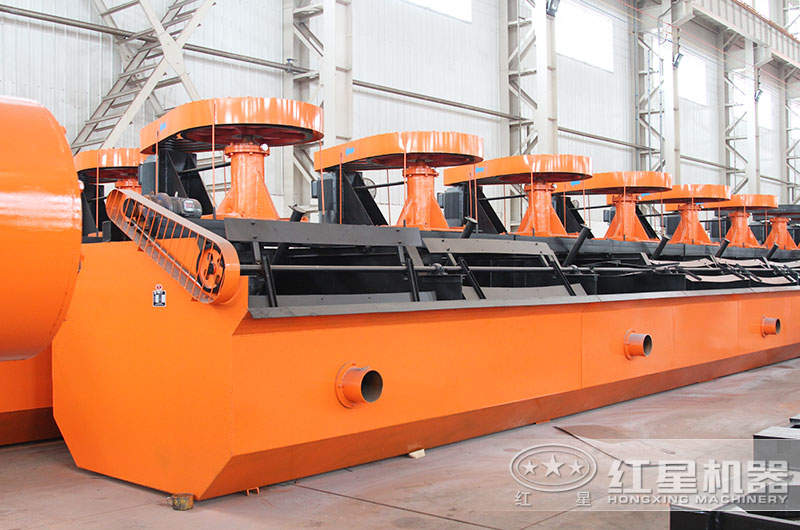

SF系列浮選機

02BF系列浮選機

BF型浮選機是繼SF型浮選機之后，研究成功的另一種新型、節能自吸漿式浮選機，其主要結構特點采用帶有雙錐閉式葉輪，與傳統的半開式葉輪相比，具有節能和吸氣量大等特點，吸漿能力強，槽體下部有較強的下循環礦漿，有利于粗顆粒礦物懸浮和選礦指標的提高。

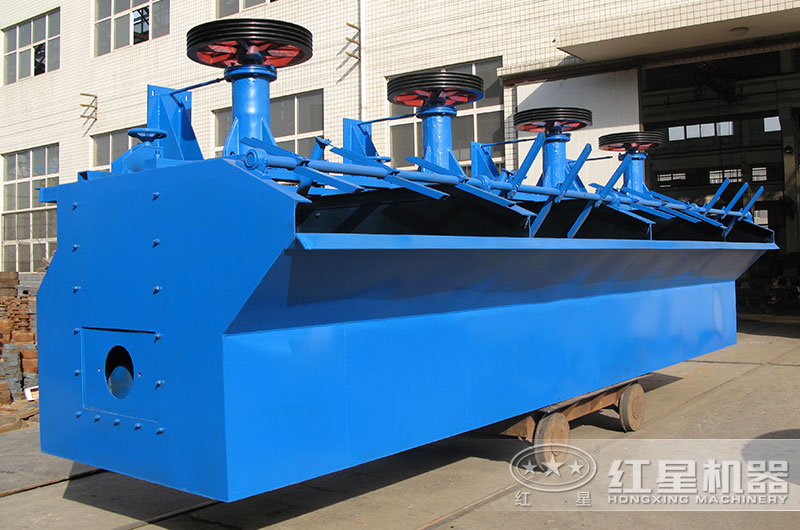

BF系列浮選機圖片

03機械攪拌式浮選機

機械攪拌式浮選機利用葉輪-定子系統作為機械攪拌器實現充氣和攪拌的浮選機，攪拌力強，可保證密度、粒度較大的礦粒懸浮，并可促進難溶藥劑的分散與乳化，根據充氣方式的不同可分為自吸氣機械攪拌式浮選機和充氣機械攪拌式浮選機。

機械攪拌式浮選機圖片

二、浮選機規格型號

我公司生產的浮選機型號眾多，其中SF系列浮選機有XJK型、SF型、JJF型三大規格，每種規格又有多種型號可供選擇，共有19中不同的浮選機型號；BF系列浮選機有12種不同型號；機械攪拌式浮選機分KYF以及XCF兩大規格，共有16中不同型號浮選機可供選擇。

綜上所述，我公司共有40多種不同的浮選機型號可供用戶選擇，相信不管您有什么樣的選礦需求，我公司都有適合您的浮選機設備。廠區內有大量現貨供應，您可點擊免費咨詢告知我們您的需求，我公司技術專員將會為您推薦合適的浮選機型號。或者您也可對照下列詳細的浮選機參數表，已選擇適合自己的浮選機型號。

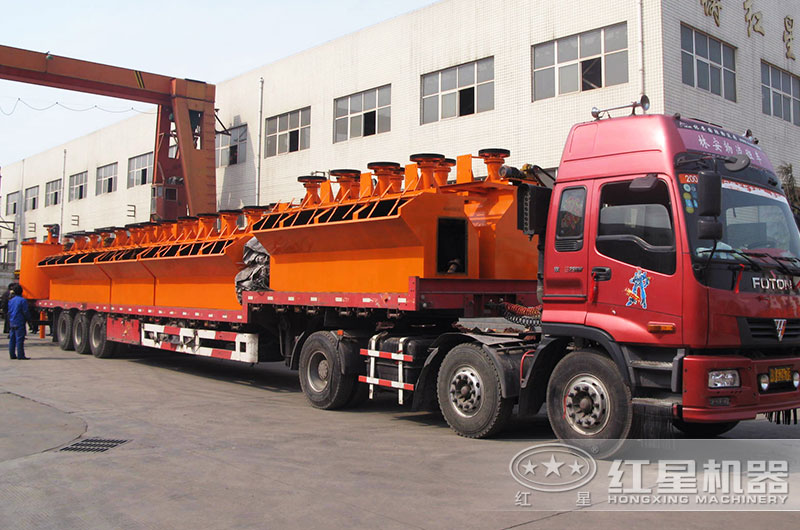

設備發貨現場

三、浮選機參數表

SF系列浮選機參數表：

類別	規格型號	有效容積（m³）	處理能力（m³/min）	主軸刮板				槽體尺寸（長×寬×高）（m）	單槽重量
類別	規格型號	有效容積（m³）	處理能力（m³/min）	功率	轉速（r/min）	轉速（r/min）	功率	槽體尺寸（長×寬×高）（m）	單槽重量
XJK型浮選機	XJK-0.35	0.35	0.18-0.4	1.5	483	25	1.1	0.7×0.7×0.7	0.5
	XJK-0.62	0.62	0.3-0.9	3.0	400	25	1.1	0.90×0.82×0.85	1.0
	XJK-1.1	1.1	0.6-1.6	5.5	330	25	1.1	1.1×1.1×1	1.4
	XJK-2.8	2.8	1.5-3.5	11	280	25	1.1	1.75×1.6×1.1	2.5
	XJK-5.8	5.8	5-7	22	240	25	1.5	2.2×2.2×1.2	3.6
SF型浮選機	SF-0.37	0.37	0.2-0.4	1.5	386	25	1.1	0.7×0.7×0.75	0.5
	SF-0.7	0.7	0.3-0.9	3	400	25	1.1	0.9×0.82×0.95	1.0
	SF-1.2	1.2	0.6-1.6	5.5	330	25	1.1	1.1×1.1×1.1	1.9
	SF-2.8	2.8	1.5-3.5	11	268	25	1.1	1.75×1.6×1.15	2.6
	SF-4	4	2-4	15	220	25	1.5	1.85×2.05×1.2	2.9
	SF-8	8	4-8	30	191	25	1.5	2.2×2.9×1.4	4.2
	SF-10	10	5-10	30	191	25	1.5	2.2×2.9×1.7	4.5
	SF-20	20	5-20	30×2	191	25	1.5	2.85×3.8×2	9.9
JJF型浮選機	JJF-2	2	1-3	7.5	443	25	1.5	1.4×1.4×1.1	1.7
	JJF-4	4	2-4	11	305	25	1.5	1.6×2.15×1.25	2.4
	JJF-8	8	4-8	22	233	25	1.5	2.2×2.9×1.4	4.5
	JJF-10	10	5-10	22	233	25	1.5	2.2×2.9×1.7	4.9
	JJF-16	16	5-16	30	180	25	1.5	2.85×3.8×1.7	8.0
	JJF-20	20	5-20	37	180	25	1.5	2.9×3.8×2.0	10.5

BF系列浮選機參數表：

型號	槽容積(m³)	內部尺寸（長×寬×高）(m)	空氣吸入量(m³/㎡.min)	安裝功率	電動機型號	生產能力（m³/min）	單槽重量
BF-0.37	0.37	0.74×0.74×0.75	0.9~1.05	1.5	Y90L-4	0.2~0.4	0.5
BF-0.65	0.65	0.85×0.95×0.9	0.9~1.10	3.0	Y132S-6	0.3~0.7	1.0
BF-1.2	1.2	1.05×1.15×1.10	1.0~1.10	5.5 4.0	Y132M2-6 Y132M1-6	0.6~1.2	1.4
BF-2.0	2.0	1.40×1.45×1.12	1.0~1.10	7.5	Y160M-6	1.0~2.0	1.8
BF-2.8	2.8	1.65×1.65×1.15	0.9~1.10	11	Y180L-8	1.4~3.0	2.2
BF-4.0	4.0	1.9×2.0×1.2	0.9~1.10	15	Y200L-8	2~4	2.6
BF-6.0	6.0	2.2×2.35×1.3	0.9~1.10	18.5	Y225S-8	3~6	3.3
BF-8.0	8.0	2.25×2.85×1.4	0.9~1.10	22 30	Y225M-8 Y250M-8	4~8	4.2
BF-10	10	2.25×2.85×1.7	0.9~1.10	22 30	Y225M-8 Y250M-8	5~10	4.7
BF-16	16	2.85×3.8×1.7	0.9~1.10	37 45	Y280S-8 Y280M-8	8~16	8.4
BF-20	20	2.85×3.8×2.0	0.9~1.10	37 45	Y280S-8 Y280M-8	10~20	8.7
BF-24	24	3.15×4.15×2.0	0.9~1.10	45	Y280M-8	12~24	9.2

機械攪拌式浮選機參數表：

型號		KYF-1	KYF-2	KYF-3	KYF-4	KYF-8	KYF-16	KYF-24	KYF-38
槽體尺寸	長	1000	1300	1600	1800	2200	2800	3100	3600
	寬	1000	1300	1600	1800	2200	2800	3100	3600
	高	1100	1250	1400	1500	1950	2400	2900	3400
單效重量		1.1	1.5	1.9	2.3	3.6	5.9	9.9	15.1
有效容積（m³）		1	2	3	4	8	16	24	38
生產能力(按礦漿體積計算)(m³/min)		0.2-1	0.4-2	0.6-3	1.2-4	3—8	4—6	4—24	10—38
主軸電動機	型號	Y132M1-6	Y160M2-8	Y160L-8	Y180L-8	Y200L-8	Y250M-8	Y250M-8	Y280S-8
主軸電動機	功率	4	5.5	7.5	11	15	30	30	37
葉輪	轉速(r/min)	960	720	720	970	730	730	730	740
	直徑	340	410	480	550	630	740	800	880
	高度	215	256	300	340	390	460	—	545
	轉速(r/min)	281	247	219	200	175	160	150	138
	圓周速度(m/s)	5	5.3	5.5	5.76	5.77	6.7	6.25	6.36
刮板電動機	型號	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	轉速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	轉速(r/min)	18	18	16	16	16	16	16	16
刮板	直徑	500	500	580	600	600	700	700	500
鼓風機風壓		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充氣量(m³/㎡·min)		2	2	2	2	2	2	2	2
